Ремонт миксера TBM 4-4N

В сервисный центр поступил в ремонт погружной миксер ТВМ 4/4N. Агрегат имел критичные повреждения, приведшие к его полной неработоспособности. Данная статья детально описывает поэтапный процесс диагностики и восстановления, основанный на реальном кейсе.

Внешний осмотр и первоначальная диагностика

При поступлении была зафиксирована неполная комплектность устройства: силовой кабель питания отсутствовал, его ввод был аккуратно обрезан. Это указывало на то, что оборудование было демонтировано без соблюдения регламента.

Разборка и дефектовка агрегата

После внешнего осмотра миксер был отправлен на разборку для детальной дефектовки всех узлов. Результаты диагностики разделены на ключевые блоки.

Электрическая часть

• Кабельный ввод: Кабель отсутствовал. Требовалась установка нового кабеля длиной 10 метров с опрессовкой новых кабельных наконечников. Кабельный сальник оказался исправным и подлежал повторному использованию. Уплотнительные элементы и термоусадка были заменены на новые в рамках процедуры восстановления ввода.

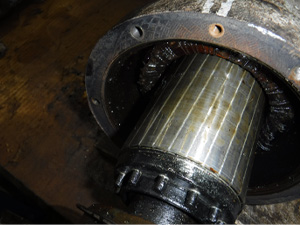

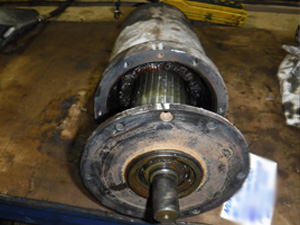

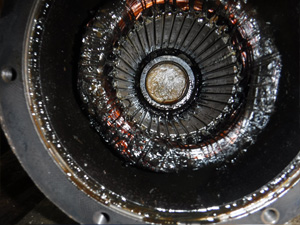

• Статор: При внутреннем осмотре был выявлен основной дефект, приведший к отказу агрегата. Обмотки статора имели видимые следы выгорания. Замеры показали неудовлетворительное сопротивление изоляции. Статор не подлежал ремонту и требовал полной замены.
• Прочая электрика: Задняя крышка статора, клеммная колодка и клеммник с тепловыми датчиками были исправны. Датчики прозванивались и сохраняли работоспособность.




Механическая часть и уплотнения

• Уплотнительная система: Состояние механических уплотнений было неудовлетворительным. Сальники пропеллера были деформированы и изношены. Торцевое уплотнение имело износ трущихся колец, а его уплотняющие элементы потеряли эластичность и герметичность. Фланец крепления торцевого уплотнения также был изношен и подлежал замене. Сальник ротора отсутствовал.
• Подшипниковые узлы: Оба подшипника ротора (передний и задний) находились в нерабочем состоянии. При вращении наблюдался шум и подклинивание, что свидетельствовало о работе в агрессивной жидкой среде ("фракции").
• Прочие компоненты: Пропеллер, вал-ротор, стопорные кольца, шпонки и резиновые прокладки были исправны и могли быть использованы повторно после очистки.



Редуктор и коробка скоростей
Данный узел получил наиболее комплексные повреждения.

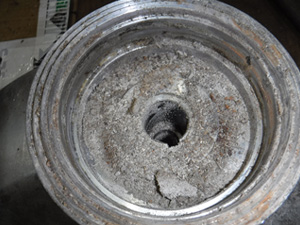

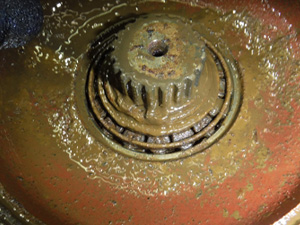

• Масло и корпус: В редукторе вместо масла находилась эмульсия — смесь масла и воды. Заливные пробки имели слизанные грани и следы сильной коррозии, подлежали замене. 6 болтов, соединяющих корпуса редуктора, сгнили и требовали замены.

Внутренние компоненты:

• Коробка скоростей: Шестерни и игольчатые подшипники имели значительный износ и коррозию. Узел подлежал полной замене.

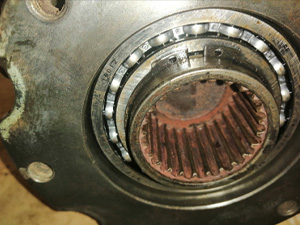

• Подшипники: Все подшипники редуктора (вала редуктора и шестерни привода) были заклинены из-за сильной коррозии и подлежали замене.

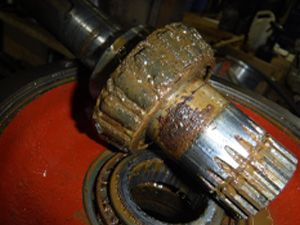

• Шестерня привода: Посадочное место под подшипник на шестерне привода было разбито ("просажено"), узел требовал замены.
• Прокладка: Бумажная прокладка редуктора была порвана.
• Исправные детали редуктора: Задняя крышка, вал редуктора, опорный фланец, корпуса (передний и задний) и шестерня ротора были в хорошем состоянии.





Установленная причина выхода из строя

Проведенный анализ однозначно указал на систематическое нарушение правил эксплуатации. Длительная работа агрегата без технического обслуживания привела к естественному износу манжетных уплотнений и торцевого уплотнения. Потеря ими герметичности позволила жидкой фракции проникнуть в полость редуктора и, что критично, в статор. Попадание влаги в масло редуктора вызвало коррозию шестерен и подшипников, а ее проникновение в электроотсек привело к короткому замыканию и выгоранию обмоток статора. Отсутствие кабеля является следствием некорректного демонтажа.

Процесс ремонта и замены компонентов

• Ремонт был выполнен в строгой последовательности: Полная разборка агрегата с очисткой всех деталей.
• Замена дефектных компонентов:
• Установлен новый статор.
• Смонтирован новый кабель длиной 10 м.
• Заменена вся система уплотнений: торцевое уплотнение, сальники пропеллера, фланец.

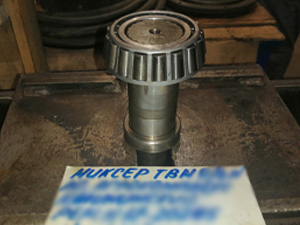

• Заменены оба подшипника ротора.
• Редуктор полностью перебран: заменены коробка скоростей, все подшипники, шестерня привода, прокладка, пробки и крепежные болты.

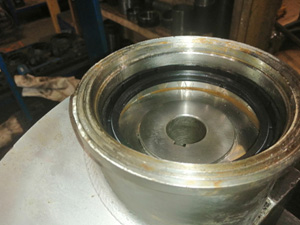

• Сборка и испытания: После сборки редуктор был заполнен свежим маслом. Агрегат был собран, после чего проведены механические и электрические испытания на стенде для проверки работоспособности, потребляемого тока и отсутствия течей.





Заключение

Данный случай наглядно демонстрирует, что несвоевременное проведение планового ТО и замена расходных уплотнительных элементов приводит к катастрофическим последствиям и дорогостоящему ремонту. Восстановление данного миксера ТВМ 4/4N потребовало комплексного подхода и замены большинства ключевых узлов, однако было выполнено в полном объеме, и агрегат возвращен в рабочее состояние.
