В сервисный центр поступил погружной миксер ТВМ 9-4N для диагностики и последующего ремонта. Оборудование поступило в неполной комплектации: отсутствовали кабель питания и рабочий орган (пропеллер). В ходе детального осмотра был составлен дефектный акт, на основании которого и проводились все восстановительные работы.
Первичный осмотр и выявленные проблемы
Исходное состояние агрегата было неудовлетворительным. Помимо отсутствующих элементов, визуальный и инструментальный осмотр выявил комплекс серьезных дефектов как в электрической, так и в механической части. Основной причиной выхода из строя, согласно акту осмотра, стала длительная эксплуатация миксера без технического обслуживания, что привело к критическому износу узлов и, в конечном итоге, к механическому разрушению – валу редуктора был спилен вместе с пропеллером.
Ремонт электрической части
Несмотря на тяжелое состояние механической части, электрический двигатель и связанные с ним компоненты показали хорошую сохранность.

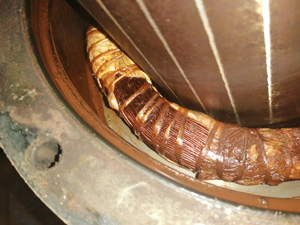

- Статор: Статор был исправен, после просушки (вылечивания) и электрических испытаний все его параметры оказались в норме.
- Тепловые датчики и клеммная колодка: Компоненты исправны, прозвонка тепловых датчиков показала их работоспособность.
- Кабельная система: Кабель питания отсутствовал. Были установлены новые кабельные наконечники в количестве 7 штук и новый кабельный уплотнитель. Существующий кабельный сальник был признан исправным и оставлен на месте. Также была восстановлена термоусадка на соединениях.
Полная ревизия и восстановление механической части
Механическая часть потребовала масштабного ремонта с заменой большинства ключевых компонентов.

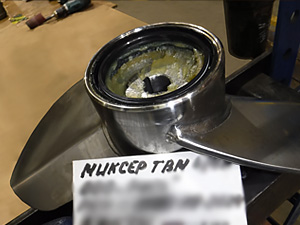

- Рабочий орган: Пропеллер и его сальники отсутствовали и были подобраны и установлены новые.
- Защитный кожух редуктора: Кожух был исправен, однако болты его крепления имели стертые грани и не подлежали демонтажу стандартным инструментом. Были установлены новые болты.
- Торцевое уплотнение и фланец: Узел торцевого уплотнения был признан неисправным в связи с износом рабочих поверхностей и потери эластичности уплотняющих элементов. Фланец крепления торцевого уплотнения в сборе с керамическим кольцом также был заменен по причине износа.

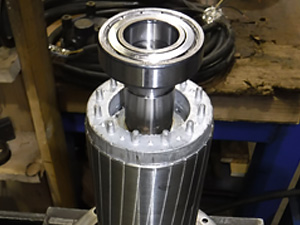

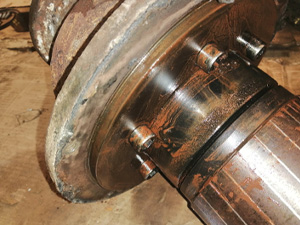

- Узел ротора: Сам вал и ротор были исправны, однако сальник ротора подвергся деформации и потерял герметичность, поэтому был заменен. Оба подшипника ротора (передний и задний) при вращении подклинивали, была заметна вытекшая смазка – подшипники были заменены. Одна из шпонок отсутствовала и была установлена новая.
- Редуктор: Данный узел получил наибольшие повреждения.

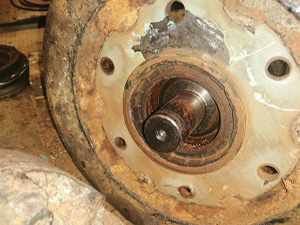

- Вал редуктора: Был неисправен – обломан/спилен, подлежал обязательной замене.
- Масло: В полости редуктора вместо масла находилась жидкая фракция, что указывает на попадание рабочей среды и износ. Масло было заменено на рекомендованное.
- Коробка скоростей и опорный фланец: Были заменены по причине износа, коррозии и деформации.
- Подшипники: Все подшипники (вала редуктора и шестерни привода) были заменены, так как при вращении демонстрировали шум и биение.
- Шестерни: Шестерня привода редуктора и шестерня ротора имели значительный износ от работы в агрессивной фракции и были заменены.
- Корпус редуктора: Передний и задний корпуса были исправны, однако потребовали замены 6 болтов крепления и всех сливных пробок.
- Прокладка: Бумажная прокладка редуктора была порвана при разборке и заменена на новую.
- Итог по редуктору: Учитывая совокупность критических дефектов, была принята рекомендация по установке нового редуктора в сборе для гарантии долговечности и надежности восстановленного оборудования.
Сборка, испытания и выводы
После замены всех дефектных деталей была проведена сборка агрегата с соблюдением моментов затяжки и центровки. Миксер был укомплектован новым кабелем и пропеллером. Перед выдачей заказчику оборудование прошло цикл холостых и рабочих испытаний, в ходе которых были проверены:
- Потребляемый ток и напряжение.
- Отсутствие вибраций и посторонних шумов.
- Работоспособность на всех скоростях.
- Герметичность торцевого уплотнения и сальников.
Заключение
Проведенный капитальный ремонт погружного миксера ТВМ 9-4N позволил полностью восстановить его работоспособность и ресурс. Данный случай наглядно демонстрирует, что пренебрежение регламентным техническим обслуживанием приводит к каскадному отказу узлов и, как следствие, к значительному удорожанию ремонта. Своевременная замена масла, проверка сальников и подшипников могли бы предотвратить столь масштабные повреждения. Отремонтированный миксер готов к дальнейшей эксплуатации.
