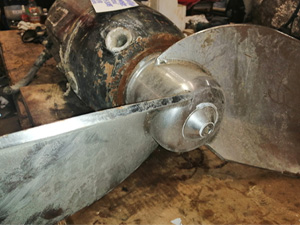

В сервисную мастерскую поступил погружной миксер TBM 9-4N в некомплектном состоянии и с рядом критических неисправностей, полученных в результате работы в агрессивной среде и, вероятно, длительного простоя. Данный пример наглядно показывает комплексный подход к восстановлению сложной техники.
Диагностика и дефектовка
Первым и ключевым этапом является полная разборка миксера и тщательная дефектовка всех узлов. Это позволяет составить точный план работ и смету. В нашем случае диагностика выявила следующий перечень дефектов:
Комплектность: Миксер поступил без кабеля питания

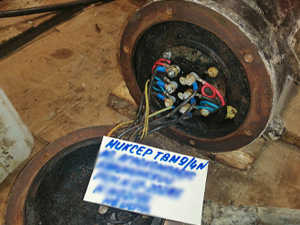

Электрическая часть:
- Отсутствует кабель питания, термоусадка.
- Деформирован кабельный уплотнитель, требуются новые кабельные наконечники.
- Требуется замена 6-ти деталей в статоре (вероятно, элементы крепления или изоляции).
- Важно: Статор электрически исправен – после просушки и пропитки (вылечили) он показывает нормальные параметры сопротивления изоляции и прозванивается. Тепловые датчики также исправны.
Механическая часть (гидравлика и редуктор):

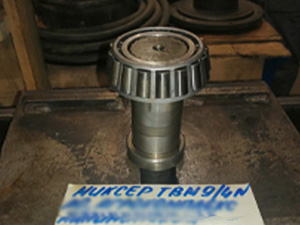

- Критический износ и неисправность редуктора: вал редуктора обломан, коробка скоростей и опорный фланец имеют коррозию и деформацию.
- Полностью изношены шестерни привода и ротора.
- Все подшипники (ротора и редуктора) неисправны – наблюдается подклинивание, шум, биение и вытекание смазки.
- Потеряли герметичность торцевое уплотнение и сальник ротора, требующие обязательной замены.

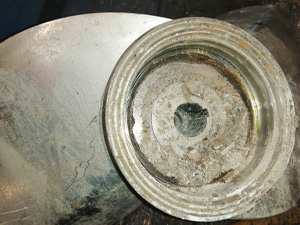

- Фланец крепления торцевого уплотнения имеет износ рабочей поверхности.

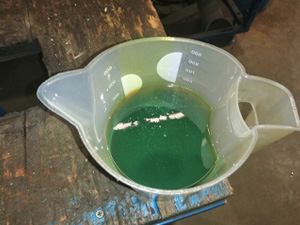

- В редукторе вместо масла находилась жидкая фракция (эмульсия или вода), что и стало основной причиной выхода из строя механической части.
- Отсутствуют пропеллер, его сальники, шпонка и ряд сопутствующих элементов.
- Требуется замена большинства болтов крепления и сливных пробок.
План ремонта миксера
На основе дефектовки был составлен поэтапный план восстановления миксера.
1. Подготовка и ремонт электрической части
- Установка новых кабельных наконечников (7 шт.) и монтаж нового силового кабеля.
- Замена деформированного кабельного уплотнителя. Исправный кабельный сальник остается на месте.
- Нанесение термоусадки на места соединений.
- Замена указанных изношенных деталей в узле статора.
2. Полная переборка и замена механических узлов
- Замена редуктора в сборе. Учитывая совокупность повреждений (сломанный вал, изношенные шестерни, деформированный корпус), установка нового редуктора является экономически и технически целесообразным решением, нежели попытка восстановления каждого элемента.
- Замена пары подшипников ротора на новые.
- Замена торцевого уплотнения и сальника ротора для обеспечения герметичности двигателя.
- Замена фланца крепления торцевого уплотнения в сборе с керамическим кольцом.
- Установка нового комплекта сальников пропеллера.
3. Сборка и комплектация
- Установка исправного узла «Вал-Ротор» в статор.
- Монтаж всех новых сальников и уплотнений.
- Установка нового пропеллера (рабочего колеса) и отсутствующей шпонки.
- Замена всех поврежденных и отсутствующих болтов крепления, включая болты защитного кожуха редуктора и корпуса редуктора.
- Установка новых сливных пробок.
- Замена прокладки редуктора на новую.
4. Заправка и финальные испытания
- Заправка редуктора специальным маслом, рекомендованным для погружных миксеров.
- Проведение испытаний на герметичность и холостой ход.
- Контрольный запуск под нагрузкой на испытательном стенде с замером рабочих параметров: сила тока, напряжение, производительность.
Заключение
Данный случай ремонта является типичным примером последствий эксплуатации миксера в тяжелых условиях и несвоевременного обслуживания. Попадание воды в масло (образование эмульсии) привело к каскадному отказу практически всей механической части. Несмотря на объем работ, ключевой положительный момент – исправность статора, который является наиболее дорогостоящим узлом.
Проведенный комплексный ремонт с заменой редуктора в сборе и всех изношенных элементов вернет насосу первоначальные характеристики и обеспечит его долгую и надежную работу. Своевременное обращение в сервисный центр при первых признаках неисправности позволяет избежать столь масштабных повреждений и снизить стоимость ремонта.
